MATERI:PEMBUATAN DAN MANFAAT BEBERAPA UNSUR LOGAM DAN SENYAWANYA

NATRIUM

A.    Pembuatan Natrium

Logam alkali pada umumnya diperoleh dengan mengelektrolisis lelehan garam kloridanya atau NaCl. Misalnya logam natrium dibuat dengan mengelektrolisis campuran lelehan NaCl dan CaCl2. Fungsi CaCl2 pada proses ini adalah menurunkan titik leleh NaCl.

Reaksi yang terjadi:

Katoda : Na⁺ _(l) + e^- à Na _(l)

Anoda  : 2Cl^- _(l) à Cl_2 (g) + 2e^-

Hasil     : 2Na⁺ _(l) + 2Cl^- à 2Na _(l) + Cl_2 (g)

Dua senyawa natrium yang penting untuk kita pelajari adalah NaOH dan Na₂CO₃.

NaOH dibuat dengan elektrolisis larutan NaCl.

Katoda : 2H₂O_(l) + 2e à 2OH^–_(aq) + H_2(g)

 Anoda  : 2Cl^–_(aq) à Cl_2(g) + 2e

Hasil     : 2H₂O_(l) + 2Cl^–_(aq) à 2OH^–_(aq) + H_2(g) + Cl_2(g)

Na⁺ dalam larutan bergabung dengan OH^– di katoda membentuk NaOH.

Na₂CO₃ dibuat dengan proses Solvay

Metode pembuatan Na₂CO₃ ini dikembangkan oleh Ernest Solvay (1838–1922) dari Belgia sebagai bahan bakunya adalah batu kapur CaCO₃. Batu kapur dipanaskan untuk memperoleh gas CO₂

CaCO_3(s) à CaO_(s) + CO_2(g)  (panas)

CO_2(g) + H₂O_(l) à H₂CO_3(aq)

H₂CO_3(aq) + NH_3(g) à NH₄HCO_3(aq) NH₄HCO_3(aq) + NaCl_(aq) àNaHCO_3(s) + NH₄Cl

Endapan NaHCO₃ dipisahkan dengan penyaringan kemudian dipanaskan

2 NaHCO_3(s) à Na₂CO_3(s) +H₂O_(g)+ CO_2(g)  (panas)

B.     Penggunaan Natrium

1.      Natrium

Dewasa ini, penggunaan yang semakin penting dari natrium adalah sebagai cairan pendingin (coolant) pada reaktor nuklir. Selain itu, karena merupakan reduktor kuat, natrium digunakan pada pengolahan logam-logam tertentu seperti litium, kalium, zirkonium dan logam alkali yang lebih berat. Natrium juga digunakan untuk membuat senyawa natrium yang tidak dapat dibuat dari natrium klorida, seperti natrium peroksida (Na₂O₂). Sedikit natrium digunakan dalam lampu natrium yang banyak digunakan sebagai penerangan jalan raya.

2.      Natrium klorida (NaCl)

Senyawa natrium yang paling banyak diproduksi adalah natrium klorida (NaCl). Natrium klorida dibuat dari air laut atau dari garam batu. Kegunaan natrium klorida antara lain sebagai bahan baku untuk membuat natrium, klorin, dan senyawa-senyawa natrium seperti NaOH dan natrium karbonat (Na₂CO₃); dalam industri susu; mengawetkan ikan dan daging; mencairkan salju di jalan raya di Negara yang bermusim dingin; regenerasi alat pelunak air; pengolahan kulit; serta sebagai bumbu masak (garam dapur).

3.      Natrium hidroksida (NaOH)

Natrium hidroksida dihasilkan melalui elektrolisis larutan natrium klorida. Natrium hidroksida digunakan terutama dalam industri sabun, detergen, pulp, dan kertas, pengolahan bauksit untuk pembuatan aluminium, tekstil, plastik, pemurnian minyak bumi, serta untuk membuat senyawa natrium lainnya seperti natrium hipoklorit (NaClO).

4.      Natrium karbonat (Na₂CO₃)

Natrium karbonat berasal dari sumber alam, yaitu trona, yang terdapat melimpah di Wyoming, Amerika Serikat. Natrium karbonat dapat juga dibuat dari NaCl menurut proses Solvay, dengan reaksi sebagai berikut.

NaCl(aq) + CO₂(g) + NH₃(aq) + H₂O(l) → NaHCO₃(s) + NH₄Cl(aq)

Natrium hidrogen karbonat (NaHCO3) yang terbentuk dipisahkan, kemudian dipanaskan sehingga membentuk Na₂CO₃.

2NaHCO₃(s) → Na₂CO₃(s) + H₂O(g) + CO₂(g)

Kegunaan utama dari natrium karbonat adalah untuk pembuatan kaca (terutama kaca bejana). Selain itu untuk membuat bahan-bahan kimia lainnya, industri pulp dan kertas, industri detergen, dan bahan pelunak air.

5.      Natrium bikarbonat (NaHCO₃)

Natrium bikarbonat terbentuk sebagai hasil antara pada proses Solvay. Natrium bikarbonat disebut jugasoda kue. Jika adonan yang mengandung natrium bikarbonat dipanggang, senyawa itu akan terurai membebaskan CO₂ yang memekarkan adonan sehingga menjadi empuk karena adanya rongga-rongga gas di dalamnya. Baking powder adalah campuran serbuk natrium bikarbonat dengan suatu zat yang bersifat asam, seperti kalium hidrogen tartrat (KHC₄H₄O₆). Campuran bahan itu tidak bereaksi dalam keadaan kering, tetapi sekali bubuk itu berada dalam adonan, keduanya akan bereaksi dan menghasilkan gas karbon dioksida yang memekarkan adonan.

ALUMINIUM

A.    Pembuatan Aluminium

Meskipun aluminium tergolong melimpah di kulit bumi, mineral ini dapat dijadikan sumber komersial aluminium hanya bauksit. Bauksit mengandung aluminium yang adalah aluminium oksida (Al2O3). Pengolahan aluminium dari bauksit ini berlangsung dalam dua tahap. Tahap pertama adalah pemurnian bauksit sehingga diperoleh aluminium oksida murni (alumina).

Aluminium diperoleh dengan elektrolisis lelehan bauksit Al₂O₃ dalam kriolit cair Na₃AlF₆ pada proses Hall melalui 2 tahap, yaitu:

1.      Pemurnian Al₂O₃ dari bauksit (alumina)

Ke dalam bauksit ditambahkan larutan NaOH pekat sehingga Al₂O₃ larut, sedangkan zat lain tidak larut. Dipisahkan melalui penyaringan.

Al₂O_{3 (s)} + 2NaOH _(aq) à 2NaAlO_{2 (aq)} + H₂O _(l)

Larutan NaAlO₂ diasamkan.

NaAlO_{2 (aq)} + H₂O _(l) + HCl _(aq) à Al(OH)_3 (s) + NaCl _(aq)

Endapan Al(OH)₃ disaring & dipanaskan sehingga terurai.

Al(OH)_3 (s) à Al₂O_3 (s) + 3H₂O _(g) (panas)

2.      Elektrolisis Al₂O₃ dengan kriolit cair

Al₂O₃ murni dicampur dengan kriolit Na₃AlF₆. Dinding bejana untuk elektrolisis terbuat dari besi yang dilapisi grafit (katoda). Anodanya, batang karbon yang dicelupkan ke dalam campuran.

Larutan Al₂O₃ dalam kriolit dimasukkan ke dalam sel Hall-Heroult, kemudian dialiri listrik. Ion Al³⁺ direduksi di katoda menjadi Al cair dan ion O^2- dioksidasi di anoda menjadi gas oksigen.

 Reaksi yang terjadi:

Al₂O_3(l) à 2Al³⁺_(l) + 3O^2-_(l)

Katoda : Al³⁺_(l) + 3e à Al_(l)         × 4

Anoda  : 2O^2-_(l) à O_2(g) + 4e      × 3

Hasil    : 4Al³⁺_(l) + 6O^2-_(l) à 4Al_(l) + 3O_2(g)

Gas oksigen yang terbentuk dapat bereaksi dengan anoda karbon membentuk CO₂sehingga anoda semakin habis dan pada suatu saat harus diganti.

Fungsi kriolit adalah untuk menurunkan titik leleh alumina yang awalnya sekitar 2000°C menjadi 900°C.

B.     Penggunaan Aluminium dan Senyawanya

1. Sektor industri otomotif: untuk membuat bak truk dan komponen kendaraan bermotor lainnya, untuk membuat badan pesawat terbang.

2. Sektor pembangunan perumahan: untuk kusen dan jendela.

3. Sektor industri dan makanan: aluminium foil dan kaleng aluminium untuk kemasan berbagai jenis produk makanan dan minuman.

4. Sektor lainnya: untuk kabel listrik, perabotan rumah tangga, dan barang kerajinan.

5. Membuat termit, yaitu campuran serbuk aluminium dengan serbuk besi (III) oksida. Termit digunakan untuk mengelas baja di tempat, misalnya untuk menyambung rel kereta api. Campuran itu bereaksi sangat eksoterm sehingga panas yang dihasilkan dapat melelehkan baja, sementara besi yang terbentuk akan menyambung baja yang dilas.Persamaan reaksinya adalah:

2Al +Fe₂O₃ → Al₂O₃ + 2Fe

2. Aluminium sulfat [Al₂(SO₄)₃]

Aluminium sulfat yang digunakan pada pengolahan air minum, yaitu untuk mempercepat koagulasi lumpur koloidal.

MAGNESIUM

A.    Pembuatan Magnesium

Di antara logam alkali tanah, magnesium paling banyak diproduksi. Sama seperti pembuatan natrium, pembuatan magnesium juga dilakukan melalui elektrolisis lelehan garam kloridanya. Dalam industri,magnesium dibuat dari air laut melalui tahap-tahap sebagai berikut. Mula-mula air laut dicampur dengan kapur (CaO) sehingga magnesium mengendap sebagai magnesium hidroksida (Mg(OH)₂).

CaO(s) + H₂O(l) → 2Ca²⁺(aq) + 2OH^-(aq)

Mg²⁺(aq) + 2OH^-(aq) → Mg(OH)₂(s)

·         Adapun CaO dibuat dari batu kapur atau kulit kerang melalui pemanasan.

CaCO₃(s) → CaO(s) +CO₂(g)

·         Endapan magnesium hidroksida yang terbentuk, disaring kemudian direaksikan dengan larutan asam klorida pekat.

Mg(OH)₂(s) + 2HCl(aq) → MgCl₂(aq) + 2H₂O(l)

·         Selanjutnya, larutan diuapkan sehingga diperoleh kristal magnesium klorida (Mg Cl₂). Kristal itu kemudian dicairkan dan dielektrolisis.

MgCl₂(l) → Mg²⁺(l) + 2Cl^-(l)

Katode: Mg²⁺(l) +2e → Mg(l)

Anode : 2Cl^-(l) → Cl₂(g) + 2e

B.     Penggunaan Magnesium

Kegunaan utama magnesium adalah untuk membuat logam-campur. Paduan magnesium dengan aluminium yang disebut magnalium, merupakan logam yang kuat tetapi ringan, resisten terhadap asam maupun basa, serta tahan korosi. Paduan itu digunakan untuk membuat komponen pesawat terbang, rudal, bak truk, serta berbagai peralatan lainnya. Oleh karena merupakan reduktor kuat, sedikit magnesium digunakan pada pengolahan logam tertentu. Pembakaran magnesium menghasilkan cahaya yang sangat terang, sehingga unsur itu digunakan untuk membuat kembang api.

BESI

A.    Pembuatan Besi

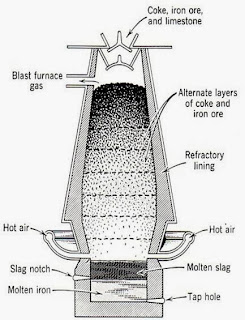

Besi diolah dari bijihnya dalam suatu tungku yang disebut tanur tiup (blast furnace). Tanur tiup berbentuk silinder raksasa dengan tinggi 30 m atau lebih dan diameter bagian tengah sekitar 8 m.

Bahan yang digunakan pada pengolahan besi, selain bijih besi adalah kokas (C) dan batu kapur (CaCO₃). Kokas berfungsi sebagai reduktor, sedangkan batu kapur berfungsi sebagai fluks, yaitu bahan yang akan bereaksi dengan pengotor dalam bijih besi dan memisahkan pengotor itu dalam bentuk cairan kental yang disebutterak (slag). Komposisi bahan-bahan tersebut bergantung pada pengotor dalam bijih besi. Bijih besi mengandung pengotor, baik yang bersifat basa seperti CaO, MgO, dan MnO. Akan tetapi, biasanya pengotor yang bersifat asam lebih banyak, sehingga perlu ditambahkan fluks yang bersifat basa, yaitu CaCO₃.

Proses/reaksi yang terjadi pada pengolahan besi scara garis besar sebagai berikut. Bijih besi, kokas, dan batu kapur diumpankan dari puncak tanur, sementara dari bagian bawah ditiupkan udara panas. Kokas terbakar pada bagian bawah tanur dengan membebaskan kalor, sehingga suhu di daerah itu dapat mencapai 2000⁰C.

C(s) + O₂(g) → CO₂(g) + kalor

Ketika bergerak naik, gas CO₂ yang baru terbentuk itu bereaksi lagi dengan kokas yang bergerak turun membentuk CO.

CO₂(g) + C(s) → 2CO(g)

Gas CO inilah yang akan mereduksi bijih besi secara bertahap.

(+3) (+3/+2) (+2) (0)

Fe₂O₃ → Fe₃O₄ → FeO → Fe

Tahap 1 : 3Fe₂O₃ +CO → 2Fe₃O₄ + CO₂

Tahap 2 : Fe₃O₄ +CO → 3FeO + CO₂

Tahap 3 : FeO + CO → Fe + CO₂

Reaksi totalnya dapat dituliskan sebagai berikut.

Fe₂O₃(s) + 3CO(g) → 2Fe(l) + 3CO₂(g)

Oleh karena suhu tanur sangat tinggi, besi yang terbentuk berupa lelehan. Reaksi pembentukan terak yang menghilangkan pengotor berlangsung sebagai berikut.

CaCO₃(s) → CaO(s) + CO₂(g) (800-900⁰C)

CaO(s) + SiO₂(s) → CaSiO₃(l) (1200⁰C)

3CaO(s) + P₂O₅(g) → Ca₃(PO₄)₂(l) (1200⁰C)

Besi yang dihasilkan dari tanur tiup disebut besi gubal (pig iron) atau besi kasar, mengandung kira-kira 95% besi, 3-4% karbon, dan sisanya pengotor lain seperti Mn, Si, dan P. Besi gubal bersifat keras tetapi rapuh. Pada umumnya, sebagian besar besi gubal langsung diproses untuk membuat baja. Sebagian lain dapat dialirkan ke dalam cetakan sehingga diperoleh besi tuang (cast iron). Besi tempa diperoleh dari besi gubal dengan mengurangi kadar karbon. Besi tempa lebih lunak dan tidak rapuh.

B.     Penggunaan Besi

Besi adalah logam yang paling luas dan paling banyak penggunaannya, yaitu sekitar 14 kali total penggunaan semua logam lainnya. Hal tersebut disebabkan tiga alasan berikut.

1. Bijih besi relatif melimpah dan tersebar di berbagai penjuru dunia.

2. Pengolahan besi relatif mudah dan murah.

3. Sifat-sifat besi mudah dimodifikasi.

Kegunaan utama dari besi adalah untuk membuat baja. Baja adalah istilah yang digunakan untuk semua logam campur (aliase) dari besi. Jenis baja sangat beragam, sehingga penggunaannya sanagt luas, mulai dari mainan anak-anak, perkakas dapur, industri kendaraan, konstruksi bangunan, jembatan, rel kereta api, dan sebagainya. Salah satu contoh baja yag paling terkenal adalah baja tahan karat (stainless steels), yang merupakan paduan besi dengan kromium (14-18%) dan nikel (7-9%). Baja tahan karat digunakan untuk membuat perkakas seperti gunting, obeng, dan kunci; perkakas dapur seperti sendok, dan panic; dan sebagainya.

C.    Pembuatan Baja

Logam-logam campur dari besi disebut baja. Perubahan yang harus dilakukan pada pembuatan baja dari besi gubal, yaitu:

1. Menurunkan kadar karbon dari 3-4% menjadi 0-1,5%,

2. Menghilangkan pengotor seperti Si, Mn, dan P,

3. Menambahkan logam-logam campur seperti Ni dan Cr, sesuai dengan jenis baja yang akan dibuat.

Teknologi pembuatan baja secara murah dan cepat ditemukan oleh Henry Bessemer dari Inggris pada tahun 1856. Setelah itu, terjadi perkembangan pesat. Pada tahun 1860, dikembangkan tungku terbuka (open hearth furnance) oleh William Siemens, juga dari Inggris. Kini, kebanyakan baja dibuat dengan tungku oksigen (basic oxygen process).

Tungku oksigen adalah silinder baja raksasa dengan pelapis yang bersifat basa pada bagian dalamnya. Tungku ini berkapasitas sekitar 200 ton besi cair, 80 ton besi bekas, dan 18 ton kapur (CaO) sebagai fluks. Ke dalam campuran yang berupa cairan yang sangat panas ini ditiupkan oksigen murni melalui pipa berpendingin. Gas oksigen akan mengoksidasikan karbon menjadi karbon monoksida (CO), sedangkan pengotor lainnya dipisahkan ke dalam terak. Proses pembuatan baja dengan tungku oksigen hanya memerlukan waktu sekitar 22 menit.

Beberapa jenis baja diberikan pada Tabel 3.18.

Nama	Komposisi	Sifat Khas	Penggunaan
Baja mangan	10-18% Mn	Keras, kuat, dan awet	Rel kereta api, lapis baja kendaraan perang, mesin penghancur batu
Baja silikon	1-5% Si	Keras, kuat, sifat magnetnya kuat	Magnet
Durion	12-15% Si	Tahan karat, tahan asam	Pipa, ketel, kondensor dan lain-lain
Invar	36% Ni	Koefisien mulai rendah	Alat pengukur (meteran)
Baja kromium-vanadium	1-10% Cr 0,15 V	Kuat, tahan terhadap tekanan/beban	As kendaraan
Baja tahan karat	14-18% Cr 7-9% Ni	Tahan karat	Alat-alat pemotong, perkakas dapur, alat-alat lain

TEMBAGA

A.    Pembuatan Tembaga

Bijih tembaga yang terpenting adalah kalkopirit(CuFeS₂). Sebenarnya tembaga mudah direduksi. Akan tetapi, adanya besi dalam bijih tembaga membuat proses pengolahan tembaga menjadi relatif sulit. Pengolahan tembaga melalui beberapa tahap, yaitu flotasi, pemanggangan, peleburan, pengubahan, dan elektrolisis.

Pada umumnya, bijih tembaga hanya mengandung 0,5% Cu. Melalui pengapungan dapat diperoleh bijih pekat yang mengandung 20-40% Cu. Bijih pekat itu kemudian dipanggang untuk mengubah besi sulfide menjadi besi oksida, sedangkan tembaga tetap berupa sulfida.

4CuFeS₂ + 9O₂ → 2Cu₂S + 2Fe₂O₃ + 6SO₂

Bijih yang sudah melalui pemanggangan kemudian dilebur sehingga bahan tersebut mencair dan terpisah menjadi dua lapisan. Lapisan bawah disebut “copper matte” yang mengandung Cu₂S dan besi cair, sedangkan lapisan atas merupakan terak silikat yang antara lain mengandung FeSiO₃. Selanjutnya, “copper matte”dipindahkan ke dalam tungku lain dan ditiupkan udara sehingga terjadi reaksi redoks yang menghasilkan tembaga lepuh (blister copper).

2Cu₂S + 3O₂ → 2Cu₂O + 2SO₂

Cu₂S + Cu₂O → 2Cu + SO₂

Tembaga lepuh adalah tembaga yang mengandung gelembung gas SO₂ beku. Tembaga lepuh mengandung 98-99% Cu dengan berbagai jenis pengotor seperti besi, zink, perak, emas, dan platina.

Pemurnian tembaga dilakukan dengan elektrolisis. Tembaga lepuh digunakan sebagai anode, sedangkan tembaga murni digunakan sebagai katodenya. Elektrolit yang digunakan adalah larutan CuSO₄. Selama elektrolisis, Cu dipindahkan dari anode ke katode. Dengan menggunakan potensial tertentu, bahan pengotor dapat terpisah.

B.     Penggunaan Tembaga

Tembaga adalah logam yang berwarna kuning merah dan tergolong logam yang kurang aktif. Dalam udara lembab, tembaga terkorosi secara perlahan-lahan. Mula-mula warnanya menjadi cokelat karena terbentuknya lapisan tipis CuO atau CuS. Lama kelamaan menjadi berwarna hijau karena terbentuknya tembaga karbonat basa, Cu₂(OH)₂CO₃. Hal seperti itu sering terlihat pada patung atau barang kerajinan yang terbuat dari tembaga atau perunggu.

Penggunaan utama tembaga adalah untuk kabel listrik. Selain itu, tembaga digunakan untuk membuat paduan logam seperti perunggu (Cu + Sn) dan kuningan (Cu + Zn). Perunggu banyak digunakan untuk perhiasan, senjata (seperti pisau dan tombak), lonceng, dan alat musik. Perunggu berwarna kuning cerah seperti emas, sehingga banyak digunakan untuk perhiasan.

TIMAH, KROMIUM, DAN EMAS

A.    Pembuatan

Timah adalah logam yang relatif lunak, berwarna putih perak dan tahan karat. Timah terutama digunakan untuk membuat kaleng kemasan, seperti untuk roti, susu, cat, dan buah. Kegunaan lain dari timah adalah untuk membuat logam campur, misalnya perunggu (paduan timah, tembaga, dan zink) dan solder (paduan timah dan timbel).

Kromium adalah logam yang sangat mengkilap, keras dan tahan karat. Lebih dari separo produksi kromium digunakan dalam industri logam dan sekitar seperti lainnya sebagai refraktori terutama karena mempunyai titik leleh yang tinggi (1875⁰C) dan koefisien muai yang tidak terlalu besar. Dalam industri logam, kromium terutama digunakan untuk membuat paduan (aliase) dengan besi, nikel, dan kobalt. Penambahan kromium memberikan kekuatan dan kekerasan serta sifat tahan karat pada paduan logam. Baja tahan karat (stainless steel) mengandung sekitar 14% kromium. Oleh karena kekerasannya, paduan kromium dengan kobalt dan tungsten (wolfram) digunakan untuk membuat mesin potong. Kromium digunakan dalam membuat berbagai macam pernik kendaraan bermotor karena sangat mengkilap.

Emas tergolong logam mulia, berwarna kuning mengkilap, tahan karat, mudah ditempa dan dapat diukur. Pada umumnya, emas ditemukan sebagai unsur bebas. Emas mempunyai massa jenis yang relatif besar, sehingga pemisahannya dilakukan dengan mengayak. Butiran emas dapat dipisahkan dengan menggunakan raksa. Emas selanjutnya dapat dipisahkan dengan pemanasan sehingga raksa menguap dan dapat digunakan kembali.

B.     Penggunaan

1.      Timah

Penggunaan Logam Timah

—   Kaleng (besi yang dilapisi timah)

—   Timah solder: ada tiga jenis timah solder, yaitu antimonial tin solder (95% Sn dan 5% Pb), tin silver solder (95% Sn dan 5% Ag) dan soft solder (70% Sn dan 30% Pb)

—   Perunggu (70-95% Cu, 1-25%Zn, dan 1-18%Sn)

—   Pewter (92% Sn, 6% Sb, dan 2% Cu) digunakan untuk perhiasan dan cinderamata

Penggunaan Senyawa Timah

—  Timah (II) klorida, SnCl2

—  Digunakan sebagai pereduksi dlam pembutan zat warna

—  Timah (II) flourida, SnF2

—  Digunakan dalam pasta gigi (odol) yang mengandung flourin untuk menguatkan gigi karena SnF₂ larut dalam air

2.    Krom

a.       Krom digunakan untuk mengeraskan baja, pembuatan baja tahan karat dan membentuk banyak alloy (logam campuran) yang berguna. Kebanyakan digunakan dalam proses pelapisan logam untuk menghasilkan permukaan logam yang keras dan indah dan juga dapat mencegah korosi(Cromium platting). Khrom memberikan warna hijau emerald pada kaca.

b.      Industri refraktori menggunakan khromit untuk membentuk batu bata, karena khromit memiliki titik cair yang tinggi, pemuaian yang relatif rendah dan kestabilan struktur kristal.
Beberapa senyawa kromium digunakan sebagai katalis. Misalnya Phillips katalis untuk produksi polietilen adalah campuran dari kromium dan silikon dioksida atau campuran dari krom dan titanium dan aluminium oksida. Kromium (IV) oksida (CrO 2) merupakan sebuah magnet senyawa

c.       Kromium merupakan logam tahan korosi (tahan karat) dan dapat dipoles menjadi mengkilat. Dengan sifat ini, kromium (krom) banyak digunakan sebagai pelapis pada ornamen-ornamen bangunan, komponen kendaraan, seperti knalpot pada sepeda motor, maupun sebagai pelapis perhiasan seperti emas, emas yang dilapisi oleh kromium ini lebih dikenal dengan sebutan emas putih.

d.      Perpaduan Kromium dengan besi dan nikel menghasilkan baja tahan karat.
Kromium (IV) oksida digunakan untuk pembuatan pita magnetik digunakan dalam performa tinggi dan standar kaset audio.

e.       Asam kromat adalah agen oksidator yang kuat dan merupakan senyawa yang bermanfaat untuk membersihkan gelas laboratorium dari setiap senyawa organik. Hal ini disiapkan dengan melarutkan kalium dikromat dalam asam sulfat pekat, yang kemudian digunakan untuk mencuci aparat. Kalium dikromat merupakan zat kimia reagen, digunakan dalam membersihkan gelas laboratorium dan sebagai agen titrating.

3.      Emas:

—  Jaman dahulu, emas dugunakan untuk pembuatan koin.

—  Untuk menabung dan mendapatkan keuntungan

—  Untuk perhiasan, dan macam-macam.

—  Untuk melapisi piala dalam ibadat misa ekaristi.

Sumber:

http://kimia-gonzaga.blogspot.com/2013/07/pembuatan-dan-manfaat-unsur.html

http://hasanmenako.blogspot.com/2009/11/pembuatan-dan-manfaat-beberapa-unsur.html
